C타입 원리와 활용: 전자기기의 새로운 표준

C타입은 현대 전자기기에서 필수적인 연결 방식으로 자리 잡았습니다. 이번 포스팅에서는 C타입의 정의와 역사, 원리와 구조, 장점, 다양한 사용 사례, 그리고 미래 전망까지 깊이 있게 알아보겠습니다. 🌟

728x90

---

C타입이란 무엇인가?

C타입(USB Type-C)은 2014년에 처음 도입된 새로운 USB 규격으로, 이전 규격들과 달리 양면 연결이 가능하며 더 높은 데이터 전송 속도와 전원 공급 능력을 제공합니다. 이는 기존 USB-A나 USB-B의 단점을 개선한 차세대 연결 방식입니다. 특히, 노트북, 스마트폰, 태블릿 등 다양한 기기에서 광범위하게 사용되고 있습니다.

C타입의 등장 배경

초기의 USB 기술은 편리함을 제공했지만, 방향성을 갖고 있어 연결 시 번거로움이 있었습니다. 또한, 데이터 전송 속도가 느리고, 전력 공급 능력이 제한적이었습니다. 이를 해결하기 위해 C타입이 개발되었으며, 이로 인해 전자기기 간의 연결이 더욱 간편하고 효율적으로 개선되었습니다.

C타입의 도입 이후 변화

C타입은 데이터 전송 속도를 USB 3.2 Gen 2 기준 최대 10Gbps까지 높였으며, USB Power Delivery(PD) 기술을 통해 최대 100W의 전력을 공급할 수 있게 되었습니다. 이는 전자기기 간 호환성과 충전 속도를 비약적으로 향상시키는 데 크게 기여했습니다.

---

C타입의 원리와 구조

출처:https://www.rohm.co.kr/electronics-basics/usb-pd/usbpd_what1

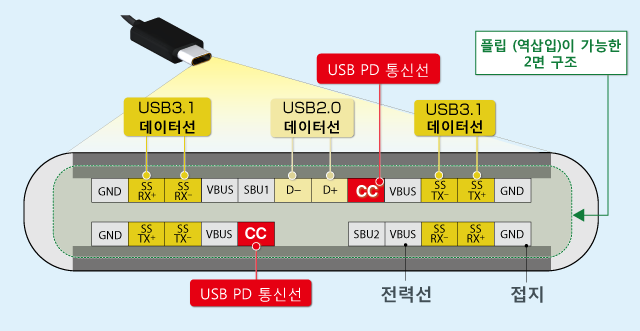

C타입 커넥터의 내부 구조

C타입 커넥터는 대칭적인 핀 배열로 설계되어 양면으로 연결이 가능합니다. 내부에는 데이터 라인, 전원 공급 라인, USB Power Delivery 통신 라인 등이 포함되어 있습니다. 이러한 구조는 고속 데이터 전송과 안정적인 전원 공급을 동시에 지원합니다.

• 핀 수: 총 24개의 핀을 가지고 있으며, 대칭 설계로 방향에 관계없이 연결 가능
• 전원 공급 라인: 최대 100W 전력을 공급
• 데이터 전송 라인: 고속 데이터 전송(최대 40Gbps까지 지원, USB4 기준)

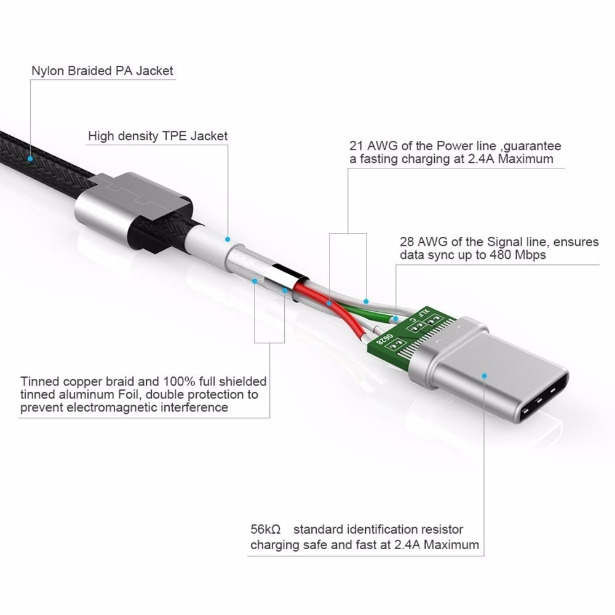

C타입 케이블의 구조

C타입 케이블은 고밀도 TPE 재질과 나일론 브레이드로 제작되어 내구성이 뛰어납니다. 전원 라인은 21 AWG 규격으로, 데이터 라인은 28 AWG 규격으로 설계되어 안정성과 효율성을 보장합니다. 이를 통해 스마트폰부터 고성능 노트북까지 다양한 기기를 지원할 수 있습니다.

---

C타입의 주요 장점

양면 연결의 편리함

기존 USB는 연결 방향이 정해져 있어 사용자에게 번거로움을 주었지만, C타입은 대칭 설계 덕분에 방향에 관계없이 연결이 가능합니다. 이는 사용자 경험을 혁신적으로 개선한 중요한 장점입니다.

고속 데이터 전송

C타입은 USB 3.2 Gen 2 기준으로 최대 10Gbps, USB4에서는 최대 40Gbps의 데이터 전송 속도를 지원합니다. 대용량 파일을 빠르게 전송해야 하는 상황에서 매우 유용합니다.

강력한 전원 공급

C타입은 USB Power Delivery 기술을 통해 최대 100W의 전력을 지원합니다. 이로 인해 스마트폰은 물론, 노트북과 같은 고전력 기기의 충전에도 사용됩니다. 특히, 고속 충전 기술과 결합하여 충전 시간을 대폭 단축할 수 있습니다.

---

C타입의 사용 사례

스마트폰과 태블릿

현재 대부분의 스마트폰과 태블릿은 C타입 포트를 채택하고 있습니다. 이는 사용자들이 다양한 기기를 하나의 케이블로 충전하고 데이터를 전송할 수 있게 해줍니다.

노트북과 모니터

C타입은 데이터 전송뿐만 아니라 영상 출력도 지원합니다. 따라서 노트북과 외부 모니터를 연결해 고해상도 영상(4K~8K)을 출력하는 데 사용됩니다. 덕분에 케이블 하나로 데이터와 영상을 동시에 전송할 수 있습니다.

IoT와 웨어러블 기기

사물인터넷(IoT) 기기와 웨어러블 기기에서도 C타입은 중요한 역할을 합니다. 데이터 동기화와 충전이 동시에 가능하기 때문에 효율성을 극대화합니다.

---

C타입의 미래 전망

C타입은 앞으로 더욱 널리 사용될 것으로 예상됩니다. 특히, 전자기기의 소형화와 경량화가 가속화됨에 따라, 작은 크기와 높은 성능을 가진 C타입의 수요는 계속 증가할 것입니다. 또한, USB4와 Thunderbolt 4 표준이 적용되면서 더 빠른 데이터 전송과 더 높은 전원 공급이 가능해질 것입니다.

C타입과 지속 가능한 기술

EU(유럽연합)는 환경 보호를 위해 전자기기 충전 포트를 C타입으로 통일하는 정책을 추진 중입니다. 이는 폐기물 감소와 자원 절약에 크게 기여할 것입니다.

---

맺음말

C타입은 단순한 연결 포트를 넘어, 전자기기의 연결성과 효율성을 혁신적으로 개선한 기술입니다. 앞으로 더 많은 기기에서 C타입이 사용되고, 우리의 생활을 더욱 편리하게 만들어줄 것입니다. 😊

---
